Bo Mạch Chủ Gigabyte Z790 AORUS XTREME X ICE

CPU

Socket LGA1700: Hỗ trợ bộ xử lý Intel® Core™, Pentium® Gold và Celeron® thế hệ thứ 14, 13 và 12*

Bộ nhớ đệm L3 thay đổi theo CPU

Chipset

• Intel® Z790 Express Chipset

Bộ nhớ

Hỗ trợ mô-đun bộ nhớ DDR5 8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s

4 x ổ cắm DIMM DDR5 hỗ trợ bộ nhớ hệ thống lên tới 192  GB (dung lượng DIMM đơn 48 GB)

Kiến trúc bộ nhớ kênh đôi

Hỗ trợ các mô-đun bộ nhớ ECC không có bộ đệm DIMM 1Rx8/2Rx8 (hoạt động ở chế độ non-ECC)

Hỗ trợ các mô-đun bộ nhớ non-ECC không có bộ đệm DIMM 1Rx8/2Rx8/1Rx16

Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

(Vui lòng tham khảo "Danh sách hỗ trợ bộ nhớ" để biết thêm thông tin.)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp + Bộ điều khiển Intel® Thunderbolt™ 4:

2 x đầu nối Intel® Thunderbolt™ 4 (cổng USB Type-C®), hỗ trợ đầu ra video DisplayPort và Thunderbolt™ và độ phân giải tối đa 5120x2880@60 Hz với 24 bpp (thông qua đầu ra màn hình đơn)

* Do tài nguyên I/O hạn chế của kiến ​​trúc PC, số lượng thiết bị Thunderbolt™ có thể được sử dụng phụ thuộc vào số lượng thiết bị PCI Express được cài đặt. (Tham khảo Chương 2-6, "Các đầu nối bảng mặt sau" để biết thêm thông tin.)
* Hỗ trợ phiên bản DisplayPort 1.4 và HDCP 2.3

(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

Audio

1 chip DAC ESS ES9280AC + 2 chip ESS ES9080

DTS® Sound Unbound™

High Definition Audio

2-channel

Hỗ trợ đầu ra S/PDIF
* Giắc cắm đầu ra và đầu nối đầu ra S/PDIF quang chỉ có thể được sử dụng cùng một lúc.

LAN

Chip LAN Marvell® AQtion AQC107 10GbE (10 Gbps/5 Gbps/2,5 Gbps/1 Gbps/100 Mbps) (LAN1)

Chip LAN Intel® 2,5GbE (2,5 Gbps/1 Gbps/100 Mbps) (LAN2)

Mô-đun giao tiếp không dây

Qualcomm® Wi-Fi 7 QCNCM865

802.11a, b, g, n, ac, ax, be, hỗ trợ các dải tần sóng mang 2,4/5/6 GHz

BLUETOOTH 5.3

Hỗ trợ chuẩn không dây 11be 320 MHz
* Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.

Ghi chú:

Các tính năng của Wi-Fi 7 yêu cầu Windows 11 SV3 hoạt động bình thường. (Không có driver hỗ trợ cho Windows 10)

Các kênh Wi-Fi 7 trên băng tần 6GHz tùy thuộc vào quy định của từng quốc gia.

Khe mở rộng

CPU:

1 x khe cắm PCI Express x16, hỗ trợ PCIe 5.0 và chạy ở x16 (PCIEX16)
* Khe cắm PCIEX16 chia sẻ băng thông với đầu nối M2C_CPU. Khe cắm PCIEX16 hoạt động ở chế độ x8 khi thiết bị được cài đặt trong đầu nối M2C_CPU.
* Để có hiệu suất tối ưu, nếu chỉ lắp một card đồ họa PCI Express, hãy nhớ lắp nó vào khe cắm PCIEX16.

Chipset:

1 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x4 (PCIEX4)

Giao diện lưu trữ

CPU:

1 x đầu nối M.2 (Socket 3, M key, loại 25110/2280 Hỗ trợ SSD PCIe 5.0 x4/x2) (M2C_CPU)

1 x đầu nối M.2 (Socket 3, phím M, loại 22110/2280 hỗ trợ SSD PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

1. 2 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4/x2) (M2P_SB, M2Q_SB)
2. 1 x đầu nối M.2 (Socket 3, M key, loại 2280/2260 SATA và hỗ trợ SSD PCIe 4.0 x4/x2) (M2M_SB)
3. 4 x đầu nối SATA 6Gb/s

Hỗ trợ RAID 0, RAID 1 và RAID 10 cho các thiết bị lưu trữ SSD NVMe
Hỗ trợ RAID 0, RAID 1 và RAID 10 cho các thiết bị lưu trữ SATA

USB

Bộ điều khiển Chipset + Intel® Thunderbolt™ 4:

2 x cổng USB Type-C® ở mặt sau, hỗ trợ USB 3.2 Gen 2

Chipset:

2 x cổng USB Type-C® có hỗ trợ USB 3.2 Gen 2x2, có sẵn thông qua đầu cắm USB bên trong

2 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau

Chipset + 2 Hub USB 3.2 thế hệ 2:

8 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau

Chipset + 1 Hub USB 3.2 thế hệ 1:

4 x cổng USB 3.2 Gen 1 có sẵn thông qua các đầu cắm USB bên trong

Chipset + 2 Hub USB 2.0:

4 x cổng USB 2.0/1.1 có sẵn thông qua các đầu cắm USB bên trong

Đầu nối I / O nội bộ

1 x đầu nối nguồn chính ATX 24 chân

2 x đầu nối nguồn ATX 12V 8 chân

1 x đầu cắm quạt CPU

1 x đầu cắm quạt làm mát nước/quạt CPU

1 x đầu cắm quạt hệ thống

1 x đầu cắm cáp mở rộng quạt hệ thống (có thể mở rộng ba đầu cắm quạt hệ thống thông qua một cáp)

1 x đầu nối cáp mở rộng quạt hệ thống/bơm làm mát nước (có thể mở rộng ba đầu nối cáp hệ thống/bơm làm mát nước thông qua một cáp)

1 x đầu nối phát hiện tiếng ồn

1 x đầu cắm cáp mở rộng tích hợp cho dải đèn LED RGB Gen2 có thể định địa chỉ và dải đèn LED RGB (có thể mở rộng ba đầu cắm dải đèn LED RGB Gen2 có thể định địa chỉ và ba đầu cắm dải đèn LED RGB thông qua một cáp)

4 x đầu nối SATA 6Gb/s

5 x đầu nối M.2 socket 3

1 x đầu nối bảng điều khiển phía trước

2 x đầu cắm USB Type-C®, có hỗ trợ USB 3.2 Gen 2x2

2 x đầu cắm USB 3.2 Thế hệ 1

1 x đầu cắm cáp mở rộng tích hợp cho quạt hệ thống/bơm làm mát nước và đầu cắm USB 2.0/1.1 (có thể mở rộng một đầu cắm quạt hệ thống/bơm làm mát nước và hai đầu cắm USB 2.0/1.1 thông qua một cáp)

2 x đầu cắm cảm biến nhiệt độ

1 x nút Nguồn

1 x nút Reset

1 x nút Clear CMOS

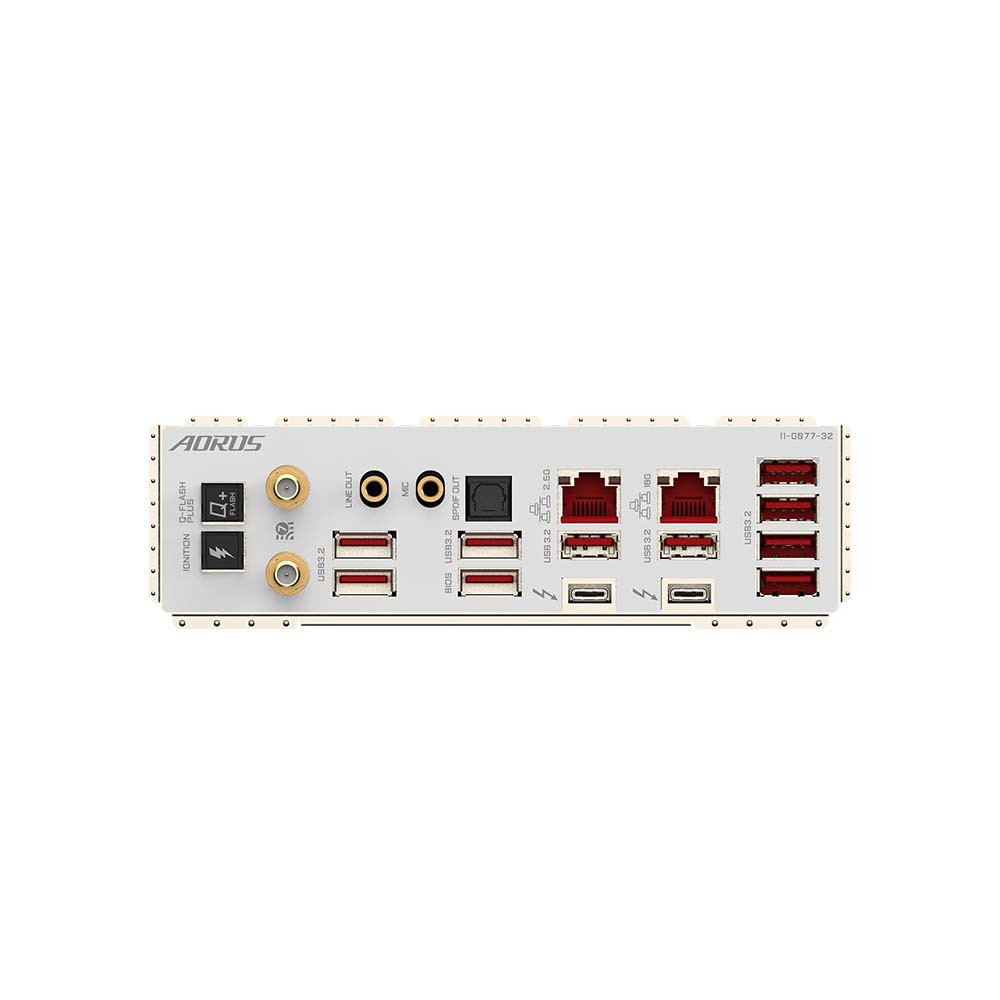

Kết nối mặt sau

1 x nút Q-Flash Plus

1 x nút OC ignition

2 x đầu nối ăng-ten SMA (2T2R)

2 x đầu nối Thunderbolt™ 4 (cổng USB Type-C®, hỗ trợ USB 3.2 Thế hệ 2)

10 x Cổng USB 3.2 Thế hệ 2 Loại A (màu đỏ)

2 x cổng RJ-45

1 x đầu nối quang S/PDIF Out

2 x giắc cắm âm thanh
* Giắc cắm mic chỉ hỗ trợ đầu vào micrô đơn âm

Bộ điều khiển I / O

iTE® I / O Controller

Theo dõi phần cứng

Phát hiện điện áp

Phát hiện nhiệt độ

Phát hiện tốc độ quạt

Phát hiện tốc độ dòng chảy làm mát nước

Cảnh báo lỗi quạt

Kiểm soát tốc độ quạt
* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ phụ thuộc vào quạt (máy bơm) bạn lắp đặt.

Phát hiện tiếng ồn

BIOS

1 x 256 Mbit flash

Sử dụng AMI UEFI BIOS được cấp phép

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)
* Các ứng dụng có sẵn trong GCC có thể khác nhau tùy theo mẫu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.

Hỗ trợ Q-Flash

Hỗ trợ Q-Flash Plus

Hỗ trợ sao lưu thông minh

Gói phần mềm

Norton® Internet Security (phiên bản OEM)

Phần mềm quản lý băng thông mạng LAN

Hệ điều hành

Hỗ trợ cho Windows 11 64-bit

Hệ số hình thức

Hệ số hình thức E-ATX; 30,5cm x 28,5cm
